光芯片的制造流程

第一步：衬底

任何芯片的起点，都是一块衬底。磷化铟芯片的衬底，就是一块高纯度的磷化铟单晶薄片。它的直径通常只有2英寸、3英寸或4英寸（比硅晶圆小得多），厚度不到1毫米。这块“底盘”的质量，直接决定了后续所有工艺的成败。如果衬底内部有缺陷（比如原子排布错位），做出来的芯片大概率是废品。所以，产业里常说：得衬底者得天下。目前全球能稳定供应高质量磷化铟衬底的厂商，一只手就数得过来——日本住友、美国II-VI、以及国内少数几家正在追赶的企业。

第二步：外延

有了衬底，就要在上面一层一层地生长外延层。

为什么需要外延层？因为磷化铟芯片里，发光的、调制的、探测的部分，都需要极其精确的半导体结构——比如量子阱、超晶格。这些结构无法直接用衬底加工，必须通过外延生长来“凭空搭建”。

主流的外延技术有两种：

· MOCVD（金属有机物化学气相沉积）：像喷墨打印一样，把含铟、磷的气体喷到衬底表面，加热后原子自动排列成晶体。

· MBE（分子束外延）：像用原子级的“喷枪”逐个原子喷涂，精度更高，但速度慢、成本高。

这个步骤是整个制造流程中技术壁垒最高的环节之一。外延层的厚度、组分、掺杂浓度的均匀性，直接决定了芯片的性能和良率。

第三步：光刻-画出电路图

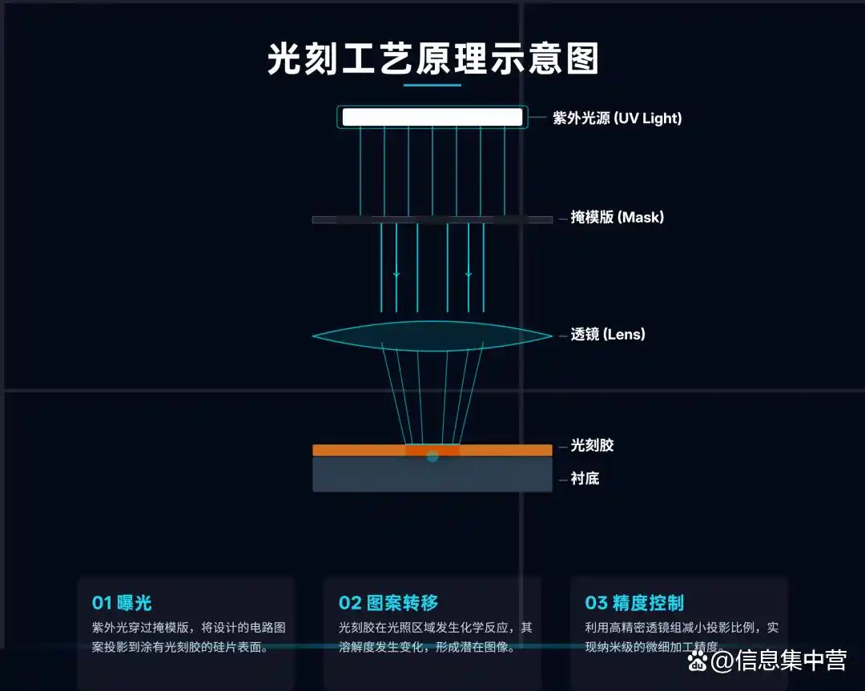

外延层长好了，但还是一整片均匀的薄膜，没有电路结构。接下来要用光刻把芯片的图案“画”上去。用光投影的方式，印上密密麻麻的电路设计图。

具体过程：

1. 在外延片表面涂一层光刻胶（像给蛋糕涂一层奶油）。

2. 用掩模版（上面有芯片图案的玻璃板）遮挡，用紫外光照射。

3. 被光照到的光刻胶会发生化学变化（变软或变硬）。

4. 用显影液洗掉不需要的部分，留下光刻胶“保护层”。

光刻的精度决定了芯片能做多小。磷化铟光子芯片的特征尺寸通常在几百纳米到几微米之间，虽然比先进逻辑芯片（几纳米）大得多，但对对准精度要求极高——因为光路结构稍有偏差，光就传不过去。

第四步：刻蚀

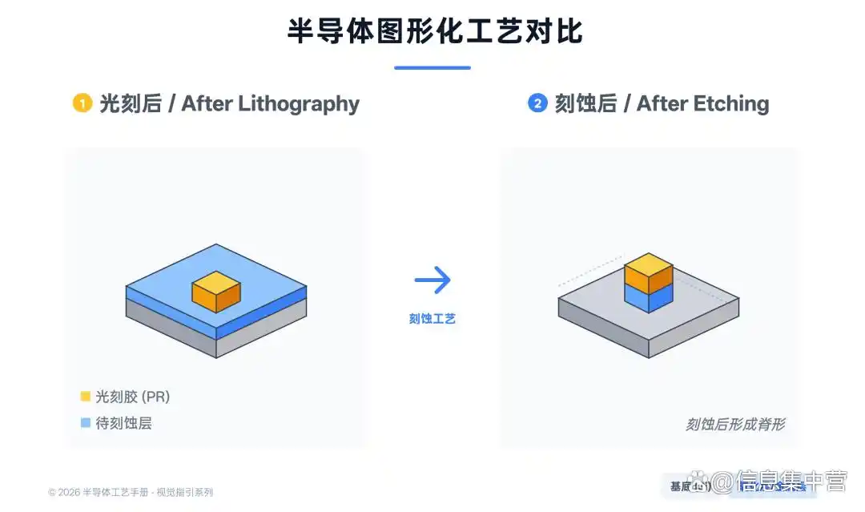

光刻只留下了“保护层”，接下来要用刻蚀把没有被保护的区域去掉，形成真正的立体结构——比如激光器的脊形波导、调制器的台面。刻蚀可以理解为：用化学药水或带电粒子束，把千层饼上“不需要的部分”挖掉。

· 湿法刻蚀：用化学溶液腐蚀，成本低，但腐蚀方向不可控（容易侧向腐蚀）。

· 干法刻蚀（ICP-RIE等）：用等离子体轰击，方向性好，可以刻出垂直陡峭的侧壁——这对光波导至关重要。

磷化铟的刻蚀要比硅难一些，因为它的化学性质更敏感，刻蚀速率控制不好容易损伤表面。

第五步：金属化与电极——给芯片接上“电线”

光波导结构做好了，但芯片还需要通电才能发光或调制。这就需要金属化——在特定位置沉积金属，形成电极。

这一步通常包括：

1. 蒸发/溅射：在芯片表面沉积一层金属（如钛/铂/金）。

2. 光刻+刻蚀：把不需要的金属去掉，只留下电极图形。

3. 合金化：加热使金属与半导体形成良好接触（欧姆接触）。

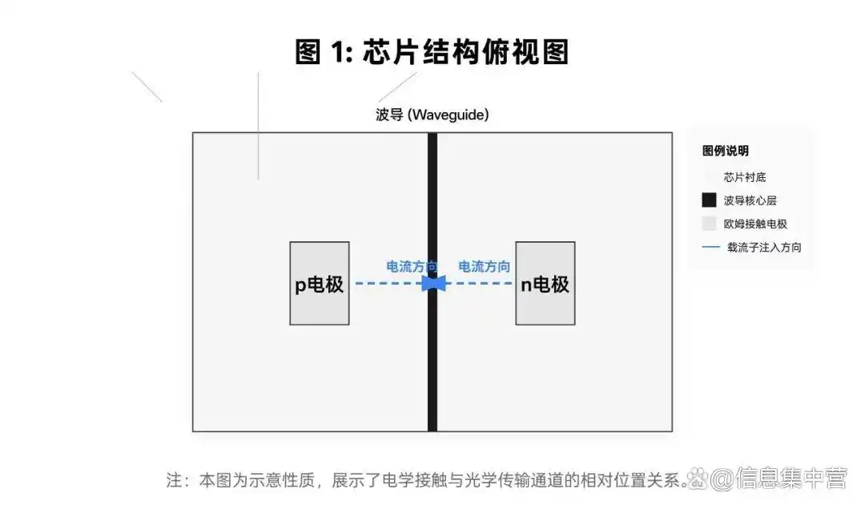

电极的位置很有讲究：p型区和n型区要分别接正负极，电流才能通过有源区，激发出光子。

第六步：测试与划片——从“一盘子芯片”到“一颗颗芯片”

一整片2英寸的外延片上，可能同时做了几百颗甚至上千颗芯片。最后一步就是把它们切开、测试、筛选。

1. 测试：用探针台逐颗加电，测量激光器的阈值电流、输出光功率、波长等参数。不合格的芯片会被墨水点掉。

2. 划片：用金刚石刀片或激光沿切割道把芯片分开。

3. 分选：把合格的芯片按性能等级分类，然后送到封装厂。

至此，一颗磷化铟光子芯片就诞生了。
